一、工作原理
污水經絮凝反應后進入混合區,與溶氣水混合接觸。絮體與溶氣水中的小氣泡相互粘合,然后進入氣浮區,并隨小氣泡一同浮到水面,形成浮渣。下層的清水經集水器流至清水池后,一部分回流作溶氣水,剩余清水通過溢流口流出。氣浮池上面的浮渣由刮板刮至污泥池并排出。二、用途特點
氣浮機處理能力大、效率高、占地少,而且結構簡單操作維修方便,尤其適合去除水中難以沉淀的輕浮絮體,因此,近年來,氣浮機在給排水及污水處理中得到了越來越廣泛的應用。三、規格型號
氣浮機的處理能力可為2~300m3/h,也可以按用戶要求進行設計。
四、主要技術參數
氣浮設備處理能力可分為:3、 5、10、20、30、40、50、60、80、100、150、200、250、300m3/h等規格,也可按用戶要求設計。型號 處理量 功率表(kW) 規格尺寸 管口表(DN)(mm) (m3/h) 溶氣泵 加氣機 撇渣機 L W H 進水口 出水口 排泥口 LRQF003 ~3 1.1 0.55 0.2 3.6 2.0 2.1 80 80 100 LRQF005 ~5 1.1 0.55 0.2 3.6 2.2 2.1 80 80 100 LRQF010 ~10 1.5 0.55 0.2 4.6 2.4 2.4 100 100 100 LRQF020 ~20 3.0 0.75 0.2 5.5 3.0 2.4 125 125 150 LRQF030 ~30 5.5 0.75 0.2 6.8 3.2 2.4 150 150 150 LRQF040 ~40 5.5 0.75 0.2 7.8 3.4 2.4 200 200 150 LRQF050 ~50 7.5 1.50 0.2 7.8 3.8 2.6 200 200 150 LRQF060 ~60 7.5 1.50 0.2 8.8 4.0 2.6 250 250 150 LRQF070 ~70 11.0 1.50 0.2 9.5 4.0 2.6 250 250 150 LRQF080 ~80 11.0 2.20 0.2 10.8 4.0 2.6 250 250 150 LRQF100 ~100 15.0 2.20 0.2 12.0 4.0 2.6 300 300 200 LRQF150 ~150 18.5 3.00 0.2×2 10.8 6.6 2.6 250×2 250×2 200×2 LRQF200 ~200 22.0 4.00 0.2×2 12.0 6.6 2.6 300×2 300×2 200×2
五、工作原理

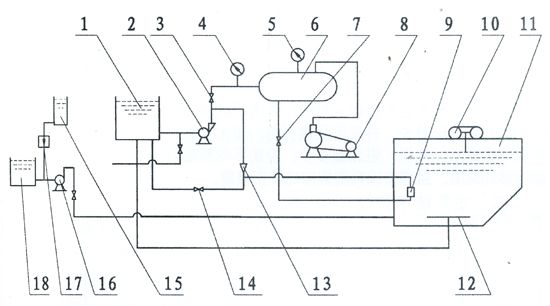

經加藥反應后的污水進入氣浮機的混合區,與釋放后的溶氣水混合接觸,使絮體粘附在細微氣泡上,然后進入氣浮區,絮凝體在氣浮力的作用浮向水面形成浮渣,下層的清水經集水器流至清水池后,一部分回流作溶氣水使用,剩余清水通過溢流口流出。氣浮池水面上的浮渣聚集到一定厚度以后,由刮沫機刮入氣浮機污泥池后排出。1、清水池 2、清水泵 3、控制閥 4、壓力表
5、壓力表 6、溶氣罐 7、控制閥 8、空壓機
9、釋放器 10、刮沫機 11、氣浮池 12、集水器
13、射流器 14、閥門 l5、投藥罐 16、污水泵
17、流量計 18、污水池
